产品名称: 矿用隔爆兼本安型网络交换机
发布日期: 2019-09-23
点 击 数: 2881
随着我国煤炭事业的发展，高产高效煤矿对生产过程监控，全矿井生产安全环境监测，生产过程信息综合利用等方面的自动化、智能化和网络化提出了更高的要求。煤矿需要一套高速稳定的网络平台，将供电自动化系统，选煤自动化系统，工业电视系统和安全监控系统等独立的系统集中部署和实施。

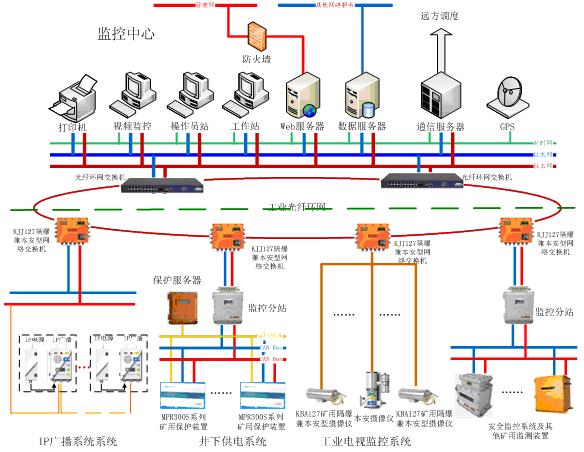

以KJJ127矿用隔爆兼本安型网络交换机为核心的矿用工业以太网，是弘毅电气自主研发、适应于煤矿井下环境使用的通用信息传输平台。网络通信技术是实现矿井信息化的基础，通信设备的可靠性是通信安全的保障。本系统的矿用以太网交换机，采用高可靠性交换机模块，双冗余电源和后备电源技术，内置电源管理系统，网络管理系统等技术手段，提高了通信网络的可靠性。交换机可实现千兆冗余环网，集成了可配置的百兆光/电以太网、CAN、RS485等多种接口方式，方便了现场组网和多种类、多协议设备的接入，是适用于井下环境组网通信的理想网络设备，为矿井信息化提供了高速、实用、稳定的网络通信平台。
功能
符合IEEE 802.3协议，具有以太网光接口和以太网电接口，支持全双工/半双工传输，千兆光接口支持环形冗余网络结构。同时，交换机具备CAN BUS工业现场总线接口和RS485数据接口，可灵活方便地组成煤矿井下环境应用的各种工业控制网络；
具备初始化参数设置和掉电保持功能，初始化参数能通过网络或编程接口输入和修改。交换机支持网络管理、VLAN配置和流量控制功能，具有自诊断能力，具备电源、工作状态、故障状态和通信状态指示功能。
特点
具有3路千兆以太网光接口，支持环型冗余网络结构，具有解环自愈功能，提高网络可靠性。
具有10路百兆以太网，支持光/电复用接口，可根据现场组网需求灵活配置。
以太网交换机支持多接口类型、自动协商、帧转发、帧过滤、运行维护和网络管理等功能。
具备2路CAN、4路RS485接口模块，通信速率可调，可方便接入各种智能设备。
交换机的输入/输出以太网电接口、RS485/CAN总线接口为本质安全型信号。
交换机支持双冗余电源输入，集成后备电源功能，交流电源断电后，自动切换至备用电源，并保证工作时间不小于2小时。
技术参数：
供电电源： AC127V；允许偏差：－25%～＋10%；谐波：不大于10%；
备用工作电源：标称电压14.4V（1.2V×12），12节电池串联。
连接方式： LC（FC）；
传输方式： 全双工TCP/IP传输协议；
异步、全双工CAN信号；
异步、半双工RS485信号；
通信速率： 100/1000 Mbps；
发射功率： -4～0 dBm；
接收灵敏度： ≤-24 dBm；
最大传输距离：20 km（光）。100 m/1000m（电）
