计量精确的煤矿能效管理系统科突破目前煤矿能效精细化管理的瓶颈，通过该系统可以实现：

■  高、低压供电系统电压、电流数据采集，采集精度不低于0.5级；
■  各用电负荷点电度计量，计量精度不低于2.0级；
■  各用水点用水信息采集；
■  通过组建井下物联网实现远程实时监测井下各路传感参数；
■   “峰、谷、平”用电量数据自动累计，地面远程抄表；
■  矿区、区队、班组用电量实时显示及分时段统计；
■  自动生成各种统计报表，所有数据系统内网络共享。

搭建井下、地面水和电的物联网采集平台，作为现在和将来的公共采集平台，实现硬件共享；搭建终端调度平台，以实现全矿所有计量信息的集中监视、调度和管控。

系统所有信息均实现数字化和网络化传输，最大限度地实现通讯平台和调度平台的资源共享，信息综合利用。

系统平台、通信及采集设备均考虑留有充分的接口，以便逐步实现全矿井各类计量信息接入及数据共享；

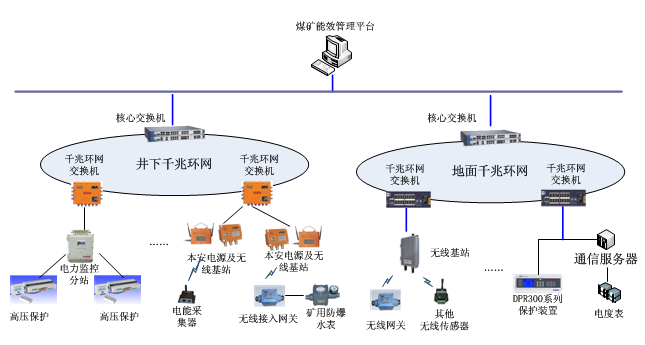

系统构成

KJJ301煤矿能效管理系统是南京弘毅电气自动化有限公司针对以上需求而研发的用户端能源管理、分析系统。系统主要有以下组成部分：

■  数据采集装置
■   无线接入网关
■  无线基站
■  能效管理系统软件

系统采用先进的计量技术、物联网技术、工业以太网技术实现水、电信息的采集、计量及分析；

通过无线接入网关、电能采集器、无线基站实现矿井的水、电信息采集，未来亦可通过本项目建设的LoRa网络实现其他应用拓展；

通过采集负荷线路的电能数据，结合水、气、热等其他能源用量数据，为用户降低能耗、分析能耗提供数据支撑服务，最终为用户节能降损提供决策依据，帮助用户提高能源利用效率。

电度采集方案

井下供电系统分为高压供电系统和低压供电系统，对于高压、低压供电系统采用不同的方式实现用电数据采集。

高压供电系统

对现有的MPR304S高压综合保护器进行软件升级,通过修改保护器内部电度值计量算法、调整计算间隔、优化计算时序等方式来实现综合保护器电度计量，装置电度计量精度不低于1.0级。对于不具备条件的高爆柜需更换高压保护器。

低压供电系统

采用电能采集器测量用电数据。

电能采集器通过开启式电流互感器取流，直接取压。采集器内置高精度电度表计量芯片、无线传输模组等。

电能采集器采用磁吸式安装方式，引线不出隔爆柜体。

电能采集器内置遥控模块，可实现低压隔爆柜的远方遥控，解决井下无人值守的“死区”。

用水量采集方案

采用无线接入网关采集水表计量数据。

无线接入网关通过RS485接口采集水表计量数据，通过LoRa网络传输数据到基站。

无线接入网关由专用电池组供电，无需外接电源，安装方便。
